天誉府互动家装展示：一个网页，看懂户型、家具尺寸与施工细节

家具摆好以后，客厅还能怎样走动？改动的墙在哪里？选购餐桌和床垫时，该参考哪个尺寸？家装方案进入讨论阶段，这些问题常常要在户型图、施工图和效果图之间来回寻找答案。

在线体验 · 天誉府互动家装展示 ↗建议使用电脑浏览器打开，便于旋转模型和阅读尺寸标注。

01 · 家具放齐以后，空间关系更容易理解

打开“整体方案”，首先看到的是没有屋顶的三维户型。房间、门窗、柜体和家具共同呈现，拖动可以旋转，滚轮可以放大，便于从不同方向查看房间之间的联系。

这对开放式客餐厅尤其有用。圆桌与岛台的距离、工作桌与沙发的相对位置、卧室里的床与柜体关系，都能放在同一空间里讨论。客户提出“这里会不会挡住通道”时，设计师可以直接把对应区域转到面前，继续核对图纸。

本项目以CAD中的平面关系为基础建立三维空间，并参考效果图统一木纹、柜体、织物与石材的观感。钢琴、家电柜、洗衣房收纳、双台盆和榻榻米等细节，也纳入模型，帮助客户理解家具放齐之后的整体感觉。

02 · 墙体改动放在同一视角下比较

进入“墙体改动”，家具隐藏，画面集中展示墙体。默认查看新建墙体状态，将鼠标移到“原始结构图”按钮上，就能看到原始墙体；两种状态在同一视角下切换。

沟通时可以先定位某个房间，再反复查看前后变化。新隔墙增加在哪里、原有结构与新方案是什么关系，都有稳定的位置参照，方便把讨论落到具体墙段。

03 · 家具尺寸直接服务于选购

“家具尺寸”切换为平面图，提供按房间、家具类型筛选和名称搜索。点击家具编号或列表项目，会定位到对应位置，突出显示轮廓与尺寸。尺寸支持毫米、厘米切换，也可以复制，便于选购时对照。

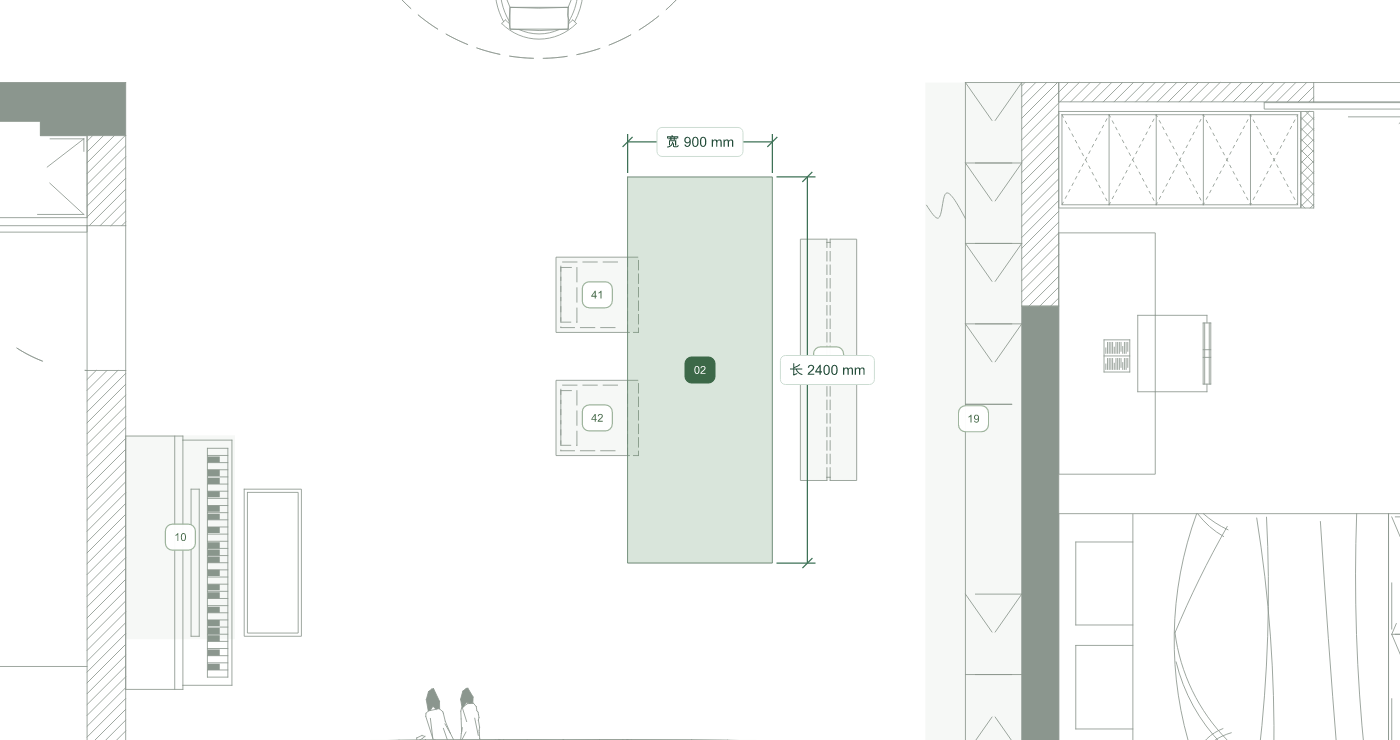

例如，工作桌标出2400 × 900 mm，圆餐桌标出直径1350 mm。女儿房则把2000 × 1500 mm的床垫，与延伸到柜体旁的榻榻米平台分开表达，让选购床垫的人容易找到真正需要的尺寸。

图纸已有的明确标注优先显示；依据平面轮廓得到的参考尺寸保留“≈”标识。这样在选家具时，能够区分明确尺寸和估算值。正式下单仍需结合现场净尺寸、产品外廓和安装条件确认。

04 · 施工细节按图层查看，讨论更集中

“细节布置”把水电、插座、开关、墙地面铺砖、吊顶布置、吊顶尺寸和灯具布置尺寸放到同一套平面坐标中。鼠标悬停即可预览对应图层，点击可固定查看，还能放大局部阅读。

讨论书桌旁的插座时，可以先找到家具位置，再看插座布置；讨论顶面时，再切到吊顶与灯具图层。同一位置保持对应，客户也更容易跟上设计师的讲解顺序。

05 · 效果图随时打开，材质感受有清晰参照

网页右上角保留独立的“效果图”入口，支持查看原始分辨率图片、放大和平移。讲完房间结构以后，可以立即打开对应效果图，继续讨论木色、柜门、灯具和整体氛围。

一套方案，贯穿汇报、讨论与家具选购

这套互动展示的价值，落在三个具体环节：方案汇报时看懂空间，讨论修改时找到位置，选购家具时查到尺寸。设计师可以在会议中边操作边讲解；家人可以在会后打开同一个链接，围绕同一套方案继续讨论。

对于室内设计工作室、家装公司和需要多方确认的住宅项目，把已有CAD与效果图整理成这样的互动页面，可以形成一个持续使用的方案入口。交付形式是网页，接收方在浏览器里打开即可，无需安装建模软件。
