板式换热器三维动画：升温变色后，怎样仍看清两股介质？

关键结论：板式换热器动画可以用颜色解释温度变化，但介质的身份不能跟着颜色一起变。面向客户展示时，应让两股介质始终对应各自的入口、通道和出口，并用另一种标记说明热量传递。本文提供的是作者自拟的液液单流程解释样例，不是客户设备、精确流道、温度计算、密封性验证或安装接管指令。

假设一家换热设备企业的销售负责人正在讲方案。动画中，蓝色液体进入板片间隙，随后逐渐变红。客户问：红色不是另一边的热水吗，为什么跑到这里来了？画面本想表达升温，却让人误以为两股水汇到了一条通路。这是本文设定的沟通场景，不是天南客户访谈或已交付项目反馈。

这个误读值得在产品演示中单独解决。客户需要看懂的是热量怎样从一侧传到另一侧，以及两股介质各自去了哪里。若只能记住一团红蓝变化，销售还要重新用手势解释。动画的价值，是把这两种关系放到同一幅能暂停核对的画面里，而不是替产品承诺换热量或绝不泄漏。

一、先说明两条通路，再说明温度变化

Alfa Laval的板式换热器原理页面说明：在其垫片式结构中，垫片把两股流体导向交替的通道并保持分离。页面还分别展示液液单流程、蒸汽加热和液液双流程等配置。本篇只借用前者的基本关系来设计解释样例，不把不同结构或配置拼成一台虚构设备。

来源：Alfa Laval板式换热器工作原理说明。厂家资料支持的是该类配置的结构与流向概念，不证明本文样例对应某个客户型号，也不构成厂家合作或产品推荐。

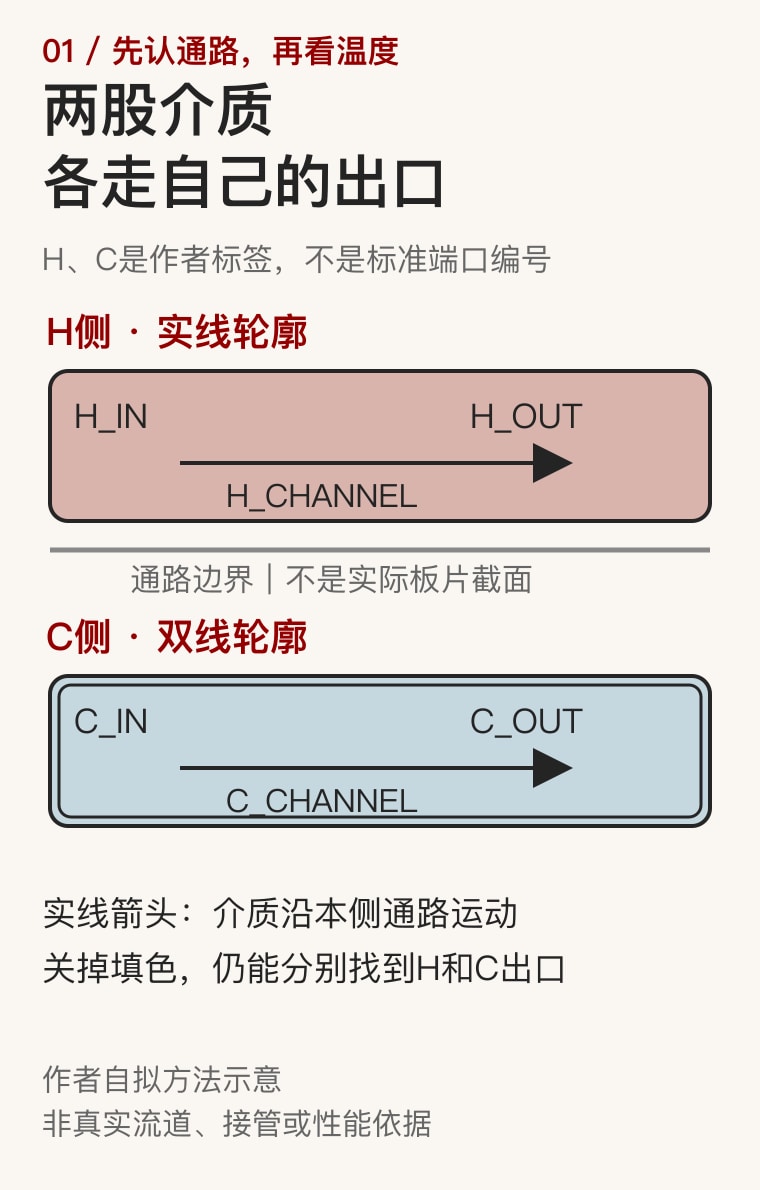

准备演示时，先给两股介质安排不随温度变化的身份，例如H侧和C侧。H、C只是本文便于对照的标签，不是产品标准接口编号。入口、通道、出口继续沿用同一标签；相机切到背面或局部，标签也不能悄悄换边。观众认清这两条通路后，再加入温度变化，理解才有稳定的参照。

二、让颜色表示温度时，另留一个介质身份标记

如果蓝色始终只表示C侧，红色始终只表示H侧，颜色承担的是身份。若蓝色逐渐变红，用来表示同一股介质升温，颜色承担的就是温度提示。两种用法都可以用于解释，但不能在没有图例的情况下互相切换。

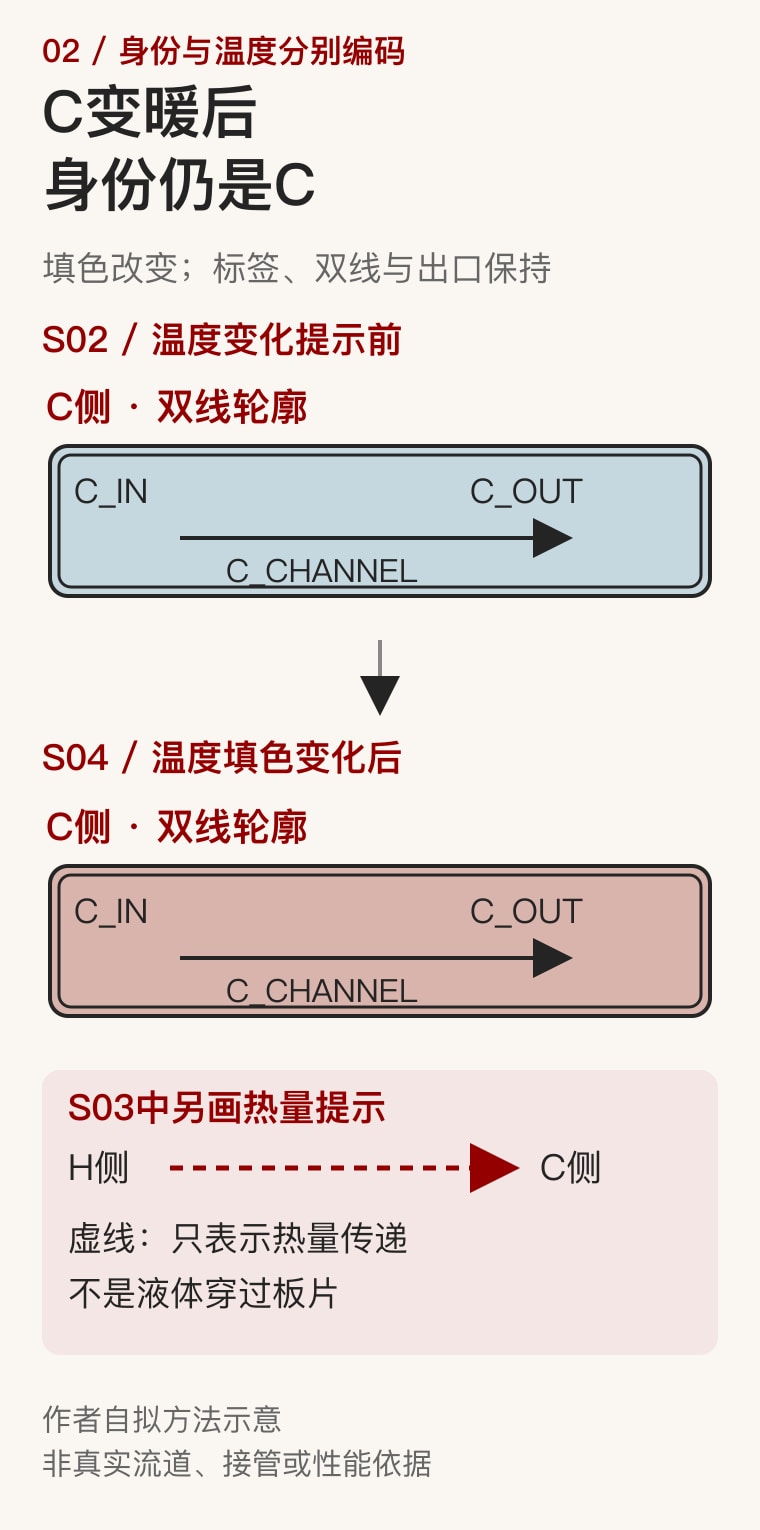

本次样例采用文字标签与轮廓区分身份，填色只作温度变化提示。C侧即使变成暖色，C字样、对应出口和轮廓仍在。热量传递另外用虚线箭头表现，并明确标注它不是液体穿过板片的运动路径。这里的线型是作者制定的表达约定，不是工程制图标准。

同一镜头可以讲传热与流动，但两者要使用不同的标记。关掉温度填色后，观众仍应能沿H侧或C侧分别找到出口。

相反，若C侧变红时同时删掉C标签，并让所有红色粒子汇进同一根出口，观众就没有办法判断它是升温还是混流。修正应落到具体关系：保留C身份、保留两侧边界、让介质运动箭头只沿各自通路移动，而不是单纯把红色调淡。

三、用两行通路表和四个镜头把关系讲到一起

随稿工具包含八个字段、两行介质记录，以及四个解释镜头。H_IN等标签均为本文自拟，不规定真实产品的角孔位置。下面列出通路表的核心关系；实际项目要把标签与已确认图纸对应后，才能用于型号讲解。

镜头S01先展示两组入口与出口，让客户找到对象。S02分别沿两侧通路追踪，不急着把所有效果一起打开。S03把两股流动与热量传递放到同一画面，仍保留板片边界。S04显示C侧填色变化，但保留C标签和C_OUT出口，回答最初那个问题：发生变化的是温度提示，介质身份没有换成H。

这四个镜头是解释顺序，不是开机顺序，也没有设定真实流速、运行时长、出口温度或温差。例子中的两条通路与四个镜头，是本次工具的数量，不是厂家测试统计或客户效果数据。

本次还制作了标签校验器：把H侧出口错填成C_OUT、把热量箭头标成液体转移，或在变色镜头丢掉C标签，都会被拒绝。它只能检出这套样例记录中的不一致，不能识别真实板片装配、流道几何、材料强度或密封缺陷。工具通过之后，仍需要技术责任人确认实际产品资料。

四、把型号差异与性能问题留给对应资料

不能因为样例画了相向流动，就要求所有板式换热器的四个接口都采用同一布局。Alfa Laval的页面同时介绍同向流和多流程配置；这说明脚本必须先选定要解释的配置，不能把一幅原理图当成全部型号的固定接管图。涉及蒸汽、相变或其他结构时，应重新核对资料，不直接套用本文的液液样例。

面对客户，销售可以用这套画面解释“热量从哪边传向哪边”“每股介质从哪个入口走向哪个出口”。如果客户问能升到多少度、压降多少、是否存在泄漏风险，接下来需要对应型号的选型条件、技术资料和验证证据。动画没有计算输入，也没有试验记录，就不添加一个看起来合理的数值作答案。

正式制作前，应确认具体结构、流程配置、接口标识、允许公开的资料和技术审核人。本篇没有对应客户成品，不能写成真实作品复盘。它提供的是一组可核对的沟通样例：介质身份保持稳定，温度提示单独变化，热量箭头和介质运动不混用。这样客户才有机会把原理说明与后续型号资料对上。

若演示范围扩展到多个设备和支路，可先按系统流程动画的边界、介质与分支规划确定总览。本篇只处理板换样例中身份与温度的双重编码，不替代整套系统脚本。

资料边界：厂家网页于2026年10月17日核对；H/C、接口标签、八字段两行表及四镜头为作者自拟。本文不提供选型、安装、控制或设备操作指令，不证明换热效率、密封性、客户采用、询盘或成交效果。
