滚珠丝杠三维动画：钢球在循环，工作台为什么还没讲清？

关键结论：滚珠丝杠动画可以解释钢球的内部循环，但还要让客户看清工作台怎样进给。演示时应同时保留丝杠轴、螺母、工作台与固定基座的关系。本文采用作者自拟的三镜头样例，仅假设轴旋转、螺母带台面直线移动；不表示真实循环器结构、客户设备、工程设计或性能验证。本例不用于选型和装配。

假设一家直线传动装备企业的销售负责人，准备向客户解释一套进给机构。视频把螺母剖开，钢球沿着亮色路径不断滚动，局部很清楚。客户接着问：这些球一直转，为什么上面的工作台会往前走？销售只好切回装配图，重新指认几个部件。

这是为本文设定的沟通场景，不是客户访谈或项目效果反馈。问题也不在于剖视不够漂亮，而在于画面只解释了内部运动，没有把它和观众关心的外部位移接起来。工业三维动画能够把这两层关系同时保留下来，让销售在暂停画面上讲清“谁在动、相对谁动、带着谁动”。

一、先确认演示的是哪一种运动配置

THK的滚珠丝杠产品资料说明，钢球在丝杠轴与螺母之间滚动，滚珠丝杠能够用于旋转运动与直线运动的转换。页面同时列出螺母旋转型等不同产品。这提醒我们：不能看见一根丝杠，就默认轴、螺母和台面的运动分工完全相同。

来源：THK滚珠丝杠产品与结构说明。本篇只使用基本运动转换及存在不同配置的事实，不引用页面的转矩、精度、速度或寿命数据，也不表示厂家合作。

下面的样例明确限定为：基座不动，丝杠轴相对基座旋转而不作轴向进给，螺母不随轴旋转并带着工作台直线移动。这是作者选定的解释条件，不是所有滚珠丝杠的统一装配规则。真实项目必须用已确认的装配与动作资料替换这些条件；若设备采用螺母旋转型，本样例不能直接套用。

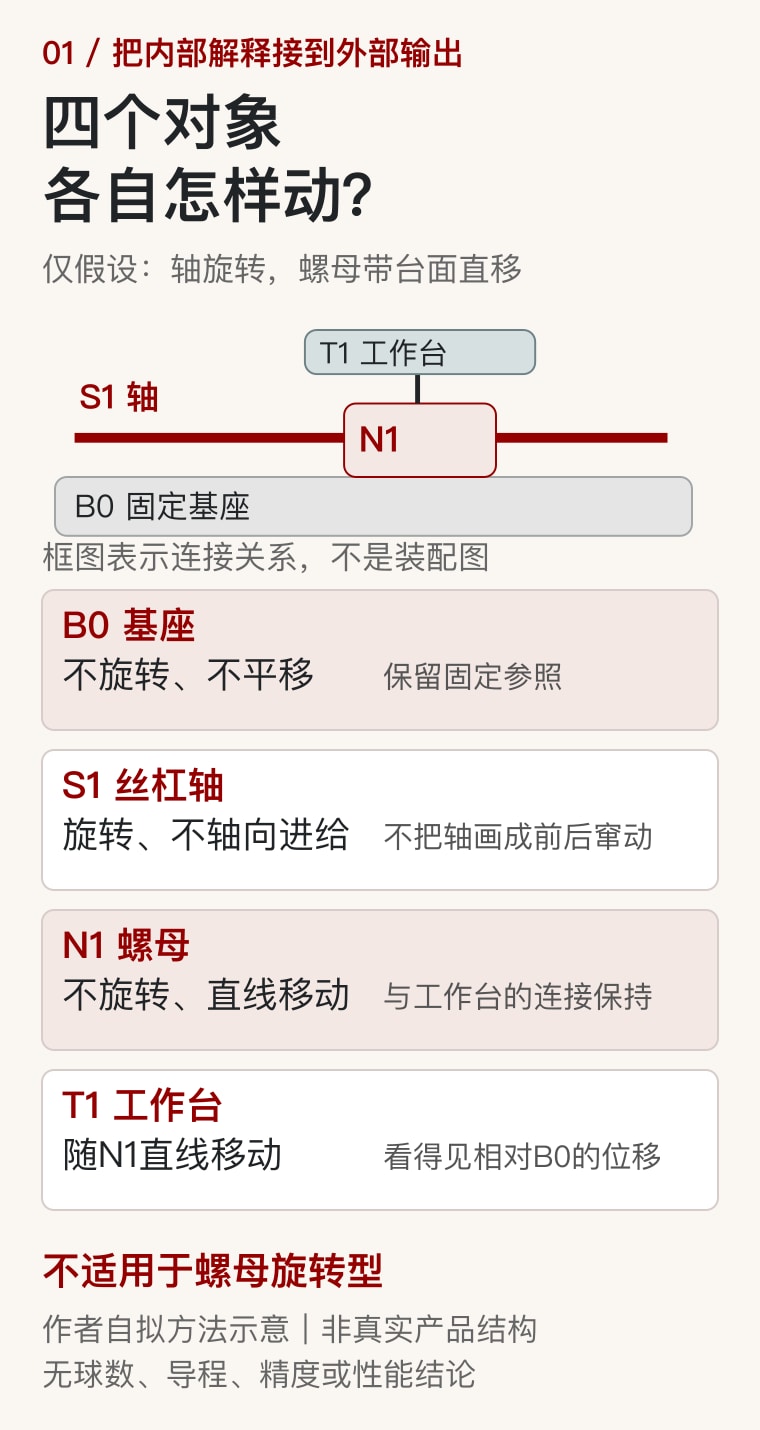

在动画开始前，把四个对象标成B0基座、S1丝杠轴、N1螺母和T1工作台。编号只是本文工具的占位名，不是标准件号。对外成片可换成更简洁的名称，但内部脚本要让四个对象可对应，不能从一个镜头的“滑块”跳到下个镜头不明所指的“移动组件”。

二、钢球特写之后，要找得回工作台

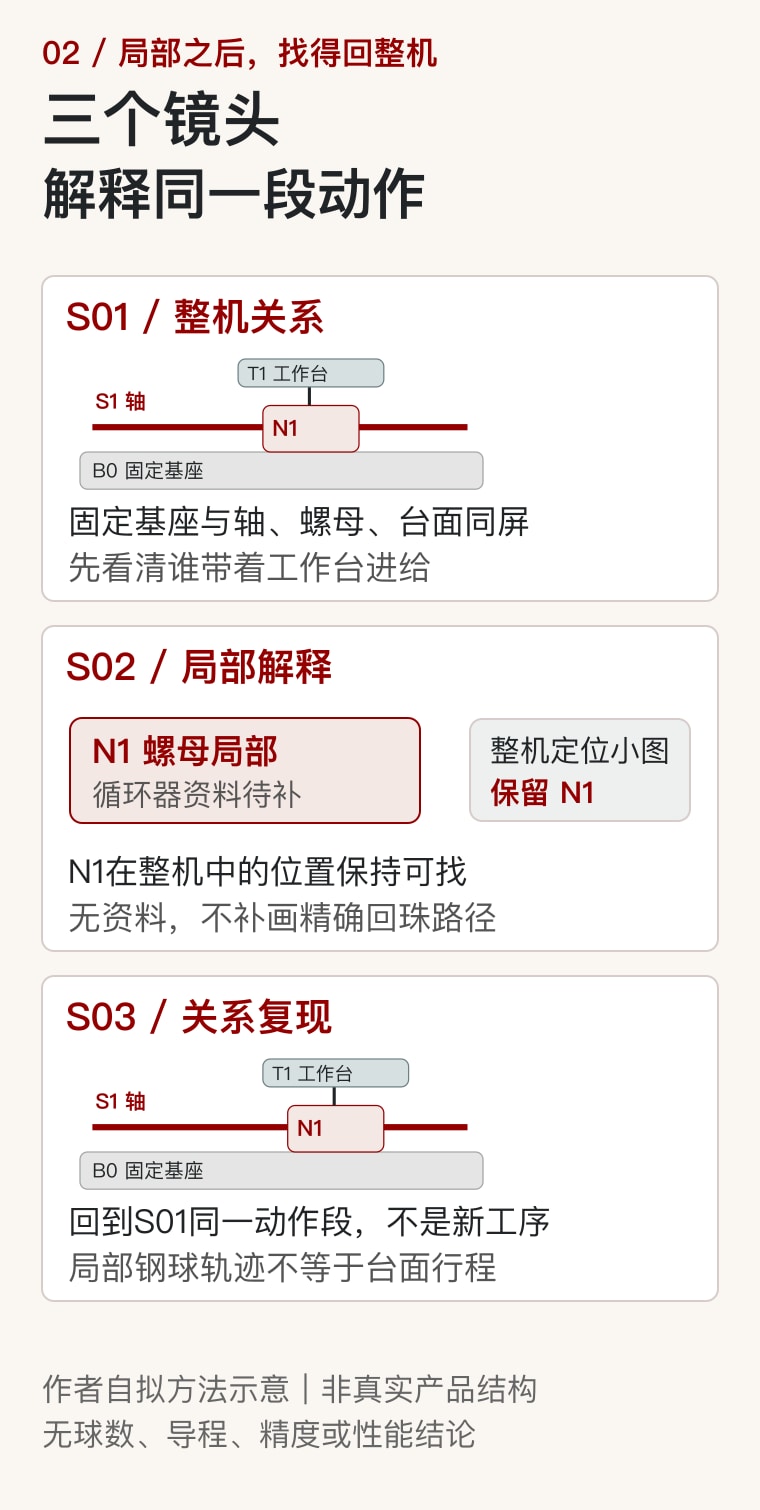

第一镜头先保留基座、轴、螺母与工作台。相机暂不跟着工作台走，让观众看到工作台相对基座发生直线位移，同时能找到旋转的丝杠轴。这个镜头交代的是外部关系，不承担展示每一颗钢球的任务。

第二镜头进入螺母局部，解释内部滚动或循环关系。角落保留整机定位小图，用相同的N1标记说明当前剖开的是哪个部件。没有真实循环器资料时，不自行设计一条看似精确的回珠管路；可以先在分镜中写“此处待技术资料”，不要用装饰性闭环充当真实结构。

第三镜头回到第一镜头的同一动作段，让观众重新看见螺母与工作台的连接关系。局部特写是对这段运动的解释，不是又发生了一道独立工序。销售可以在这里暂停：钢球的局部循环不是工作台的行程轨迹，台面也不会沿钢球回路绕一圈。

样例只有三个镜头，是本次实际编制的工具数量，不是推荐片长、行业平均值或已验证最佳镜头数。需要增加镜头时，应有新的解释任务，例如明确连接部位，而不是重复展示钢球来填满时长。

三、用一张部件关系表，挡住两类误画

第一类误画是为了让局部“动得热闹”，让螺母跟着轴一起旋转，却又让工作台只作直线移动。在本文设定下，两段关系相互冲突。第二类误画是镜头跟拍工作台，却没有留下任何固定参照，观众只看到背景掠过，不知道是哪一部分发生进给。前者要回查模型与样例约束，后者要调整表达，不能混成一句“动作不对”。

这份表不计算导程，不规定正反转，也不验证承载、导向、预紧或背隙。它只让本次假设的四个对象在三个镜头里保持一致。真实型号的工程判断，仍由相应资料及技术负责人承担。

四、销售演示的验收问题，要问到外部动作

交付预演时，不只问“钢球回路看清了吗”。先遮住解释字幕，看看观众能否指出哪个对象固定、哪个对象旋转，以及哪个对象带着工作台进给。再打开局部镜头，检查观众能否回到整机找到同一个螺母。这是作者提出的阅读检查方法，尚无客户测试数据，不能写成理解速度提升多少。

如果只看懂了钢球而找不到工作台，补的是整机关系和连接；如果连循环器结构也没有依据，补的是资料。两种缺口应分别处理。关于整机与局部如何组织，可继续参考设备动画的结构与动作镜头规划。

下一次审核滚珠丝杠演示，先把画面停在工作台与螺母同屏的位置：观众能否沿连接关系解释这次进给？能，再展开内部循环；不能，先补关系镜头。动画的任务是让产品动作可以被指认和讨论，不代替设计、装配、调试或性能报告。
