讲解循环流化床锅炉时，听众常会把两件事混在一起：一件是颗粒离开炉膛后怎样回来，另一件是管内的水怎样吸热成为蒸汽。讲解者知道两条路线各自在哪里，但听众面对一张结构图，未必能立即建立相同的空间关系。
天南文化制作了一个可在浏览器中操作的循环流化床锅炉互动科普页面。页面以典型汽包式结构为对象，将三维剖视、流程追踪、分步讲解和知识自测放在同一个入口。本文面向准备组织设备原理入门讲解的培训负责人，介绍怎样用这个页面安排一段讲解，以及哪些内容需要回到真实机组资料中确认。
打开循环流化床锅炉互动科普页面 ↗
电脑可拖动旋转、滚轮缩放；手机可触控查看，并使用部件选择菜单。首次体验可点击“开始导览”。
这次展示使用原创简化模型，在本地 Blender 中建立炉膛、旋风分离器、返料系统、汽包及尾部管束，再整理为网页交互内容。它没有使用某座电厂的测绘数据，也没有连接运行系统。因此，页面中的设备比例、颗粒数量和流动速度服务于原理说明，不对应某台锅炉的真实工况。
先转动模型，找到循环的起点与终点

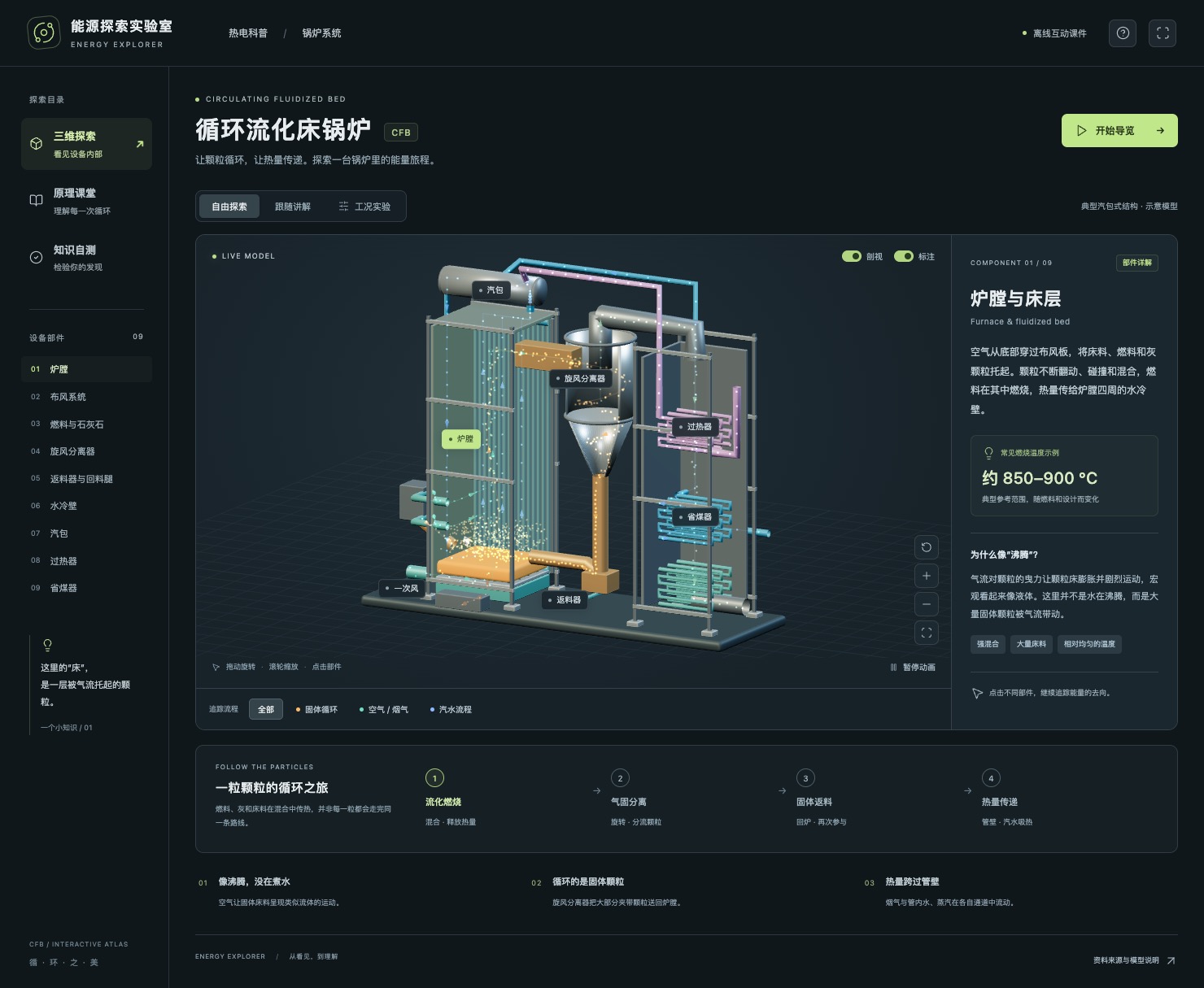

打开页面后，可以先旋转模型，找到左侧炉膛、中间旋风分离器、下部返料器和右侧尾部烟道。开启“剖视”，外壳让出观察位置，内部管束和颗粒运动便于直接查看；关闭剖视，则能重新理解内部结构与外部轮廓的关系。
部件目录包含九个讲解入口。点击炉膛、布风系统、燃料与石灰石、水冷壁或汽包等部件，右侧会切换对应说明。讲到“颗粒为什么像液体一样翻动”时，可以停在炉膛；讲到“颗粒分出来以后去哪里”时，再切换到返料器。每一次选择都对应一个具体问题。
一次只追踪一条路线，分清“循环”的对象
画面下方有三个流程选择。讲解时可以先关闭其他路线，让听众沿一条路径找到出口，再切换下一条。颜色在不同视角下保持相同含义，减少重复指认。
固体循环：橙色颗粒从炉膛随气流向上运动，经旋风分离器捕集后，沿立管与返料器回到炉膛。它帮助说明 CFB 外循环的基本关系。实际颗粒运动更复杂，并非每一粒都走相同路线，底渣与细飞灰也会离开系统。
空气与烟气：绿色轨迹展示一次风、二次风的进入位置，以及烟气离开分离器、进入尾部烟道的去向。这里要提醒听众：分离器捕集了大量固体，并不意味着出口烟气已经完成净化，后续污染控制设施未在模型中展开。
汽水流程：蓝色表示水及汽水混合物，紫色表示蒸汽路线。水冷壁吸热、汽包分离、下降管回流和过热器加热蒸汽，可以在同一模型中对应查看。管外的烟气、颗粒与管内汽水通过管壁换热，不直接混在一起。
让听众先作判断，再动手改变一个条件

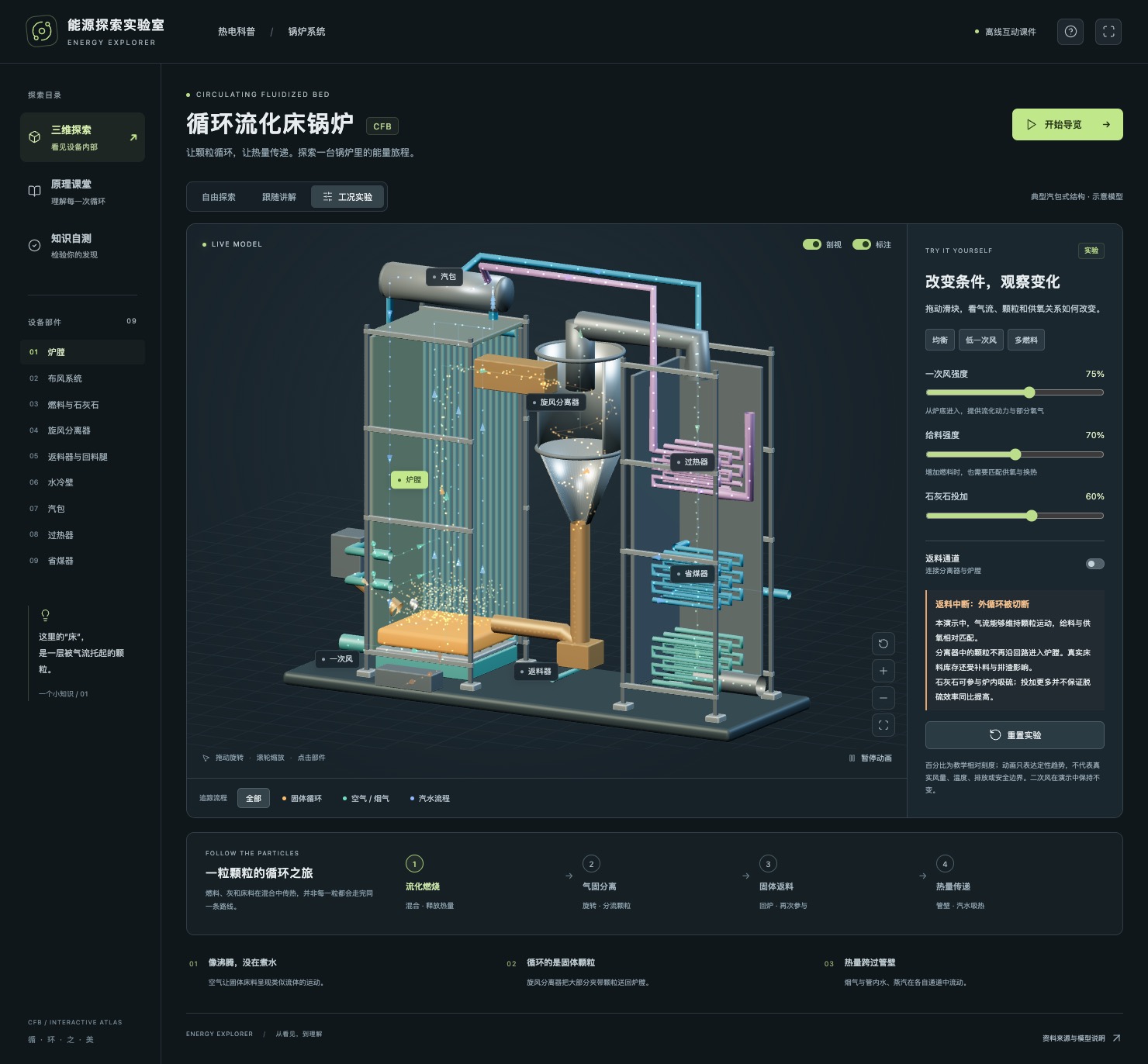

切换到“工况实验”，可以调整一次风强度、给料强度与石灰石投加，或开关返料通道。页面提供“均衡”“低一次风”“多燃料”三种预设，并根据选择更新动画和解释。
例如，先让听众预测“一次风减小时，颗粒会怎样运动”，再选择“低一次风”，观察床层翻动与向上携带的变化。接着恢复均衡状态，只关闭返料，让大家寻找外循环在哪一段被切断。这样的演示顺序可以把讨论集中在一个条件与一个现象之间。
这些变化由教学规则驱动。滑块上的百分比是相对刻度，不是真实风量、给煤量或钙硫比，也没有计算炉温、蒸汽产量、热效率和排放。讲解者可以用它提出问题，再结合设备资料解释本机组的实际约束，不能从动画读出运行设定值。
把一段讲解，组织成可复用的学习路径
第一次使用时，可以按六步导览依次理解送风流化、混合燃烧、气固分离、固体返料、管壁换热与蒸汽输出。导览由使用者手动前进，遇到问题可以返回上一环节，也可以暂停动画，固定画面继续讲解。
一段入门讲解可以这样安排：先让听众指出炉膛、分离器和返料器；再沿橙色颗粒说出返回路线；随后切换汽水流程，说明热量怎样跨过管壁；最后改变一个实验条件，要求听众解释观察到的变化。页面中的五道选择题提供即时解析，答错后可以回到对应部件复习。
“原理课堂”还解释了流化、外循环、热量传递，以及排渣、补料和污染控制等常见问题。讲解结束后，听众可以继续打开同一个链接查看，无需安装 Blender 或其他建模软件。三维显示需要浏览器支持 WebGL。
做企业自己的互动课件，要先确认哪些资料
如果希望把这种形式用于具体设备，培训负责人首先要明确听众应理解什么：是认识部件、追踪工艺，还是比较两种状态。随后准备允许公开的结构资料、流程图和部件名称，并请技术人员确认流向、动作顺序与哪些参数可以展示。
本页面可作为交流时的操作样例：直接指出希望保留哪个交互，哪些部件需要换成自己的设备，以及某个变化应依据什么资料解释。真实操作规程、联锁保护和异常处置需要单独审核，不能从通用科普模型推导出来。
天南文化可围绕设备原理与工艺流程的讲解任务，整理三维模型、动画和网页交互。准备项目沟通时，可以带上设备资料，以及最希望听众回答清楚的三个问题。
资料说明：本文功能描述与配图来自当前可操作页面。基础原理参考页面内列出的 Valmet、Sumitomo SHI FW 与 Chalmers 资料；本示例采用典型汽包式概念，真实锅炉可能使用不同结构。未进行实际机组仿真或教学效果统计。
